【好管道 新躍造】



（1）我們是廠家直銷，有自己的生產鏈，支持加工定制，生產高、中、普通檔產品，支持按客戶要求加工定制橡膠接頭，耐酸堿、耐油、耐磨等橡膠接頭。雙球體，異徑橡膠接頭、翻邊橡膠接頭、卡箍橡膠接頭等。

（2）生產的產品供給各大工程，例如：安徽馬鋼、鐵嶺方眾閥門、河北天福重工閥門、渤海閥門集團、湖北黃麥嶺化工、徐州天一爐窯工程、上海寶徽機電、安徽康宇水電機械成套設備、自貢華高閥門等等。

（3）24小時熱銷電話：13253475755 QQ:2172152931不懂的地方，都可以咨詢我們，免費提供技術指導。

  ······以下圖片均為新躍供水廠家實景實地拍攝，盜圖必究！······

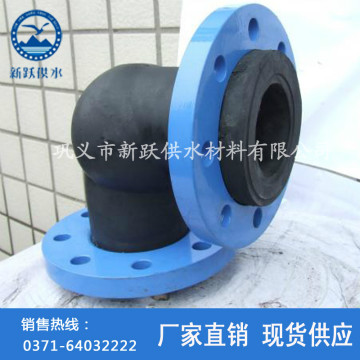

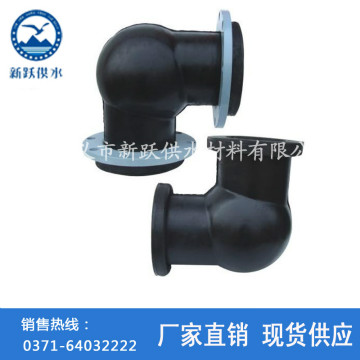

 WTX型可曲撓橡膠彎頭系內膠層、增強層、外膠層，經高溫模壓硫化成型的橡膠彎球頭和松套金屬法蘭組成�？汕鷵舷鹉z彎頭耐壓高、彈性好，性能優越，使用壽命長，位移補償量大、減震降噪效果明顯，安裝維修方便，便于金屬管路的轉向施工，是目前廣泛應用的新型的管路柔性連接產品。WTX型可曲撓橡膠彎頭可廣泛用于建筑給水排水、暖通空調、冶金、化工、造紙、衛生、船舶、消防、制藥等行業的各種管道系統的柔性連接。

產品名稱：WTX型可曲撓橡膠彎頭

產品別名：90度橡膠彎頭、90度橡膠軟連接、減震器、避震喉、WTX90度橡膠彎頭、90度橡膠撓性接頭、90度橡膠管接頭等

產品規格：【DN50mm-DN300mm】

接頭顏色：黑色,實物顏色見商品展示圖片

適用范圍：酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等

接頭材質：環保型優質合成橡膠;產品環保無污染,不含鉛等有毒物.

減震等級：A級，減震性特佳

工作溫度：-40度至80度（還可加工耐高溫接頭）

產品優勢

1.該產品可大大降低管道系統的震動和噪聲，可根本上解決各類管路的接口位移，軸向伸縮及不同心等問題。

2.根據材料不同可制成耐酸、耐堿、耐腐蝕、耐油、耐熱等各類品種，適應多種介質和環境。

3.材料屬極性橡膠，密封性好，重量輕，安裝維修方便、使用壽命長，但避免與鋒利金屬器械接觸，以免刺破球體。

4.如架空使用可配彈性支架，安裝時螺栓要用對角法上緊。

5.如管路壓力過高時，應用極限螺栓將兩端法蘭連在一起。

6.法蘭連接標準采用GB/T9115.1-2000標準，如用其它標準，可另行說明。本產品工作壓力等級分1.0MPa，1.6MPa，2.5MPa。

7.正常適用介質是溫度0-60°C的普通水，特殊介質如：油、酸堿、高溫及其他腐蝕性和質地堅硬的情況下，應選用相對應得特殊材料的橡膠接頭，不可盲目串用或通用。

產品特點

WTX型可曲撓橡膠彎頭在安裝時先將接頭法蘭與對應法蘭孔位置相照應,然后將固定螺絲穿過法蘭孔，并用板手將螺帽鎖緊。可廣泛用于建筑給水排水、暖通空調、冶金、化工、造紙、衛生、船舶、消防、制藥等行業的各種管道系統的柔性連接。產品嚴格按照國際標準及原料質量要求，杜絕偷工減料現像，環保標準即產品原料不但需要新料，還需要環保級新料。

產品示意圖

產品規格

技術條件

項目\型號	WTX-Ⅰ	WTX-Ⅱ	WTX-Ⅲ
工作壓力MPa(Kg·f/cm2)	1.0(10)	1.6(16)	2.5(25)
爆破壓力MPa(Kg·f/cm2)	2.0(20)	3.2(32)	4.5(45)
真空度KPa(mmHg)	53.3(400)	86.7(650)	100(750)
適用溫度℃	-15-115,特殊可達-30-250
適用介質	空氣，壓縮空氣，水，海水，熱水，油，酸，堿等

主要連接尺寸

公稱通徑DN		長度mm	各向允許位移mm
mm	inch		X	X'	Y	Y'	Z	Z'
50	2	140	20	16	20	16	16	16
65		140	20	16	20	16	16	16
80	3	150	20	16	20	16	16	16
100	4	160	20	16	20	16	16	16
125	5	180	20	16	20	16	16	16
150	6	200	20	16	20	16	16	16
200	8	230	20	16	20	16	16	16
250	10	280	20	16	20	16	16	16
300	12	305	20	16	20	16	16	16
350	14	320	25	18	25	18	18	18
400	16	320	25	18	25	18	18	18
450	18	320	25	18	25	18	18	18
500	20	350	28	22	28	22	22	22
600	24	350	28	22	28	22	22	22





產品服務

專業制造、專業服務，新躍為你創造更多價值

不斷提升服務質量，精益求精，“真誠的服務”是新躍永恒的主題。新躍嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此新躍做出如下承諾：

產品標準

 產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

售前服務

產品介紹，技術交流，非標產品設計，疑難解答。

售中服務

1、守信合同，保證及時供貨，隨時保持與客戶聯系

 2、對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。

售后服務

1、新躍產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。

2、產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。

3、對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。

訂貨流程與須知

1、客戶采購清單請聯系在線客服，或加新躍官方QQ：2172152931 / 發至郵箱：2172152931@qq.com / 來電咨詢 0371-64032222/13253475755。

2、收到客戶采購清單，為客戶提供產品型號選型與報價（價格清單）。

3、具體商定：交貨期、特殊要求等事宜。

訂貨須知

1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：

（1）結構長度

（2）連接形式

（3）公稱直徑、全通徑、縮徑、管道尺寸

（4）用介質及溫度、壓力范圍

（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。

2、本廠可根據客戶特殊要求配置定做和設計特殊產品。

3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
